COME FUNZIONA IL SISTEMA formkit
Con Formkit la cassaforma per le travi non si costruisce più in quota.
Si progetta a tavolino, si fabbrica in stabilimento e arriva in cantiere dove si montano i sistemi di sicurezza prima della messa in quota.
Si progetta a tavolino, si fabbrica in stabilimento con le protezioni già montate e arriva in cantiere pronta all’utilizzo.
Sistema Brevettato e Premiato

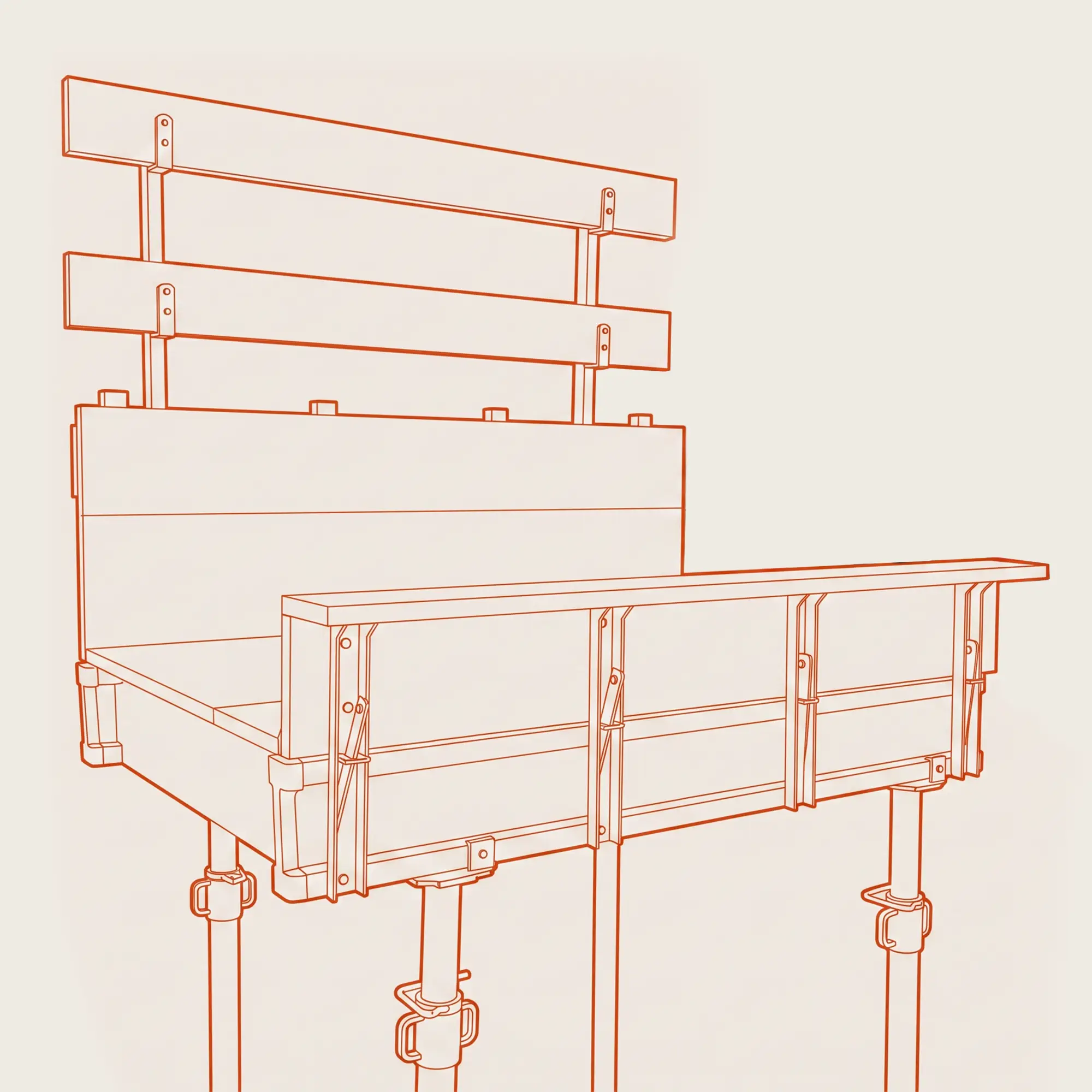

Cos’è la cassaforma, e una fase delicata.
Per realizzare una trave in cemento armato serve un "negativo": un involucro che contiene il calcestruzzo mentre viene gettato e matura. Quell'involucro è chiamato cassaforma.
Con il sistema di carpenteria tradizionale, la cassaforma viene realizzata direttamente in quota, con l’obbligo di ricominciare da zero a ogni piano. È qui che emergono le criticità e le inefficienze del cantiere: l’elevato pericolo di caduta, la necessità di selezionare competenze tecniche rare e il continuo spreco di materiali, con tonnellate di legname sagomato e lavorato che finiscono immediatamente tra i rifiuti.
VERSIONI E ACCESSORI
Una trave, gli accessori e la pinza in tre configurazioni
Trave con fondo a misura con traversi
La configurazione essenziale. Il traverso collega le due sponde della cassaforma e le tiene in squadra contro la spinta del calcestruzzo.
Trave con fondo da 125cm con squadri
Gli squadri contrastano le sponde dal'esterno. Questa tipologia di cassaforma permette il montaggio del ferro prima che arrivi il solaio. Gli squadri si fissano sul fondo a misura in base alla sezione della trave. L'inserimento dei parapetti consente il getto in due fasi.
Trave con parapetto e linea vita
La configurazione anticaduta completa. I parapetti si montano a terra prima del sollevamento, e in alternativa la linea vita integrata su ogni trave tiene l'operatore sempre agganciato. Reti, impalcati, ponteggi interni, trabattelli e piattaforme non servono più.
Pinza sollevatrice
Per armare e disarmare dal basso in totale sicurezza, piano per piano, senza l’utilizzo della gru di cantiere, lasciandola a disposizione degli altri operatori.
Trave con fondo a misura con traversi
La configurazione essenziale. Il traverso collega le due sponde della cassaforma e le tiene in squadra contro la spinta del calcestruzzo.
Trave con fondo da 125cm con squadri
Gli squadri contrastano le sponde dal’esterno. Questa tipologia di cassaforma permette il montaggio del ferro prima che arrivi il solaio.
Gli squadri si fissano sul fondo a misura in base alla sezione della trave. L’inserimento dei parapetti consente il getto in due fasi.
Trave con parapetto e linea vita
La configurazione anticaduta completa. I parapetti si montano a terra prima del sollevamento, e in alternativa la linea vita integrata su ogni trave tiene l’operatore sempre agganciato. Reti, impalcati, ponteggi interni, trabattelli e piattaforme non servono più.
Pinza sollevatrice
1
Sopralluogo e progetto
Analizziamo misure, tipologia di solaio ed elementi strutturali. Ogni cassaforma è progettata su misura per le specifiche di quel cantiere.
2
Prefabbricazione in stabilimento
Costruiamo la struttura unendo legno e lamiera tramite avvitatura e installiamo parapetti o linee vita. Così la struttura è robusta e garantisce un riutilizzo illimitato, abbattendo drasticamente gli sfridi.
3
Montaggio a terra e sollevamento
Le protezioni si armano a quota zero. Una volta pronta, la cassaforma viene sollevata in quota già in sicurezza.
4
Getto in opera e maturazione
Il calcestruzzo, che non eseguiamo noi, viene versato nel negativo della cassaforma e lasciato in opera fino a completa maturazione.
5
Disarmo con pinza e riuso
A maturazione avvenuta, utilizziamo la pinza dedicata per disarmare dal basso in totale sicurezza. Le casseforme risalgono subito al piano superiore, permettendo un ciclo di lavoro continuo, veloce e ottimizzato.
Due visioni a confronto
Metodo tradizionale
Sistema FormKit
- La cassaforma si costruisce in quota, sul posto, spesso senza ponteggio interno ed esposti a rischio di caduta
- La cassaforma si costruisce in quota, sul posto, spesso senza ponteggio interno ed esposti a rischio di caduta
- Si smonta e si ricostruisce a ogni piano con l’uso della sega circolare per il taglio e la lavorazione del legname. L’uso espone a rischio di amputazione o lacerazione degli arti.
- Si riutilizza senza doverla disfare piano per piano, ottimizzando i tempi ed eliminando gli sfridi
- Serve manodopera specializzata che lavori in quota in sicurezza
- Il lavoro complesso si conclude a terra e in stabilimento, con montaggio e smontaggio delle casseforme da terra
- Il disarmo avviene dalla quota lasciando cadere tutto a terra. In più si deve ripulire dai chiodi tutto il legname e sostituire il legname di sfrido, pari o superiore al 30%
- Il disarmo avviene da sotto, in sicurezza, con la pinza dedicata, senza generare sfridi
- La cassaforma si costruisce in quota, sul posto
- Si progetta e si prefabbrica in sicurezza, a terra, in stabilimento
- Si smonta e si ricostruisce a ogni piano con l’uso della sega circolare a banco che serve per il taglio e la lavorazione del legname
- Si riutilizza senza doverla disfare piano per piano, ottimizzando tempi e sfridi
- Serve manodopera specializzata che lavori in quota
- Il lavoro complesso si conclude a terra e in stabilimento
- Il disarmo avviene dalla quota lasciando cadere tutto a terra. In più si deve ripulire dai chiodi tutto il legname
- Il disarmo avviene da sotto, in sicurezza, con la pinza
I vantaggi FormKit
Più sicuro
Più veloce
Meno sfridi, meno impatto ambientale
Più conveniente
Cosa non è FormKit
Non sono travi prefabbricate
A essere prefabbricata è la cassaforma, non la trave. Il getto del calcestruzzo avviene in opera, sul tuo cantiere, esattamente come richiede una trave in cemento armato.
Non è una protezione anticaduta da montare a parte
Nei sistemi tradizionali la protezione è un accessorio che aggiungi in quota. In FormKit è parte della cassaforma, già montata a terra.
Scarica tutte le informazioni su FormKit
Scarica il dossier che confronta FORMKIT con il metodo tradizionale.
